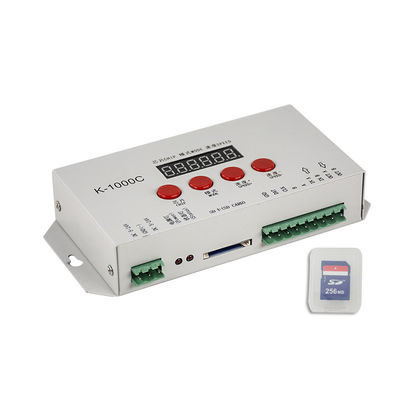

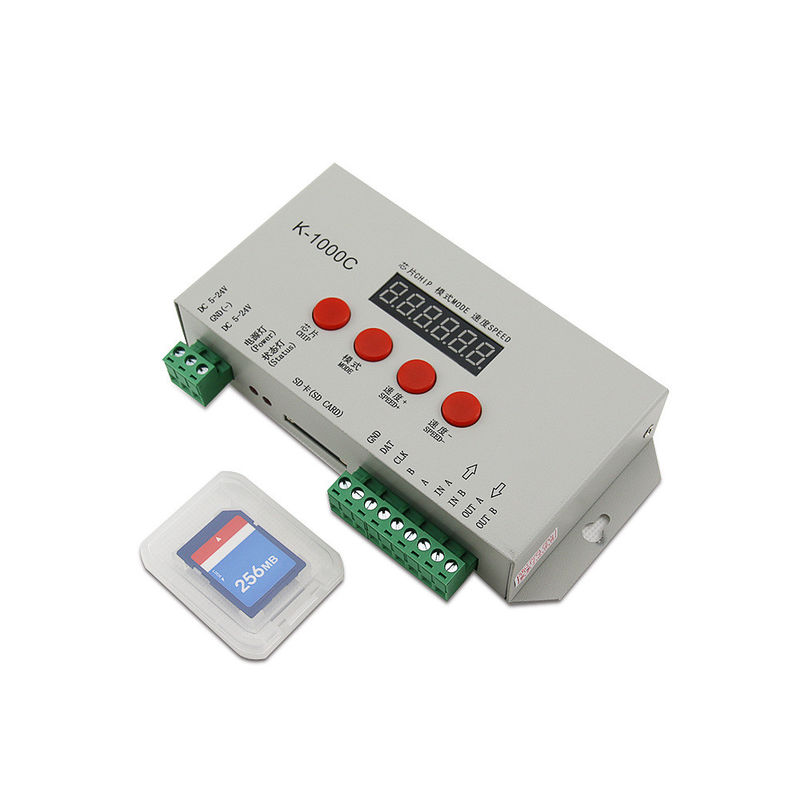

K1000C ελεγκτής ταινιών εικονοκυττάρου των οδηγήσεων για το φως ΣΥΝΕΧΏΝ 5V 24V WS2812B WS2811 λουρίδων

1. Αυτή η κάρτα Κ-1000c SD οδήγησε τον ελεγκτή που 2048 εικονοκύτταρα είναι εξέλιξη του κλασικού ελεγκτή καρτών τ-1000s μας SD.

2. Προσθέστε μια επίδειξη που οι πελάτες περισσότερο προτιμούν.

3. Βελτιώστε τις λειτουργίες ότι ο λαμπτήρας φορτίων υποστήριξης είναι 4 εικονοκύτταρα καναλιών (RGBW), ενισχυμένα 485 TTL και διαφορική παραγωγή σημάτων 485 (DMX).

4. Το τσιπ υποστήριξης ελεγκτών μπορεί να κλειδώσει το ολοκληρωμένο κύκλωμα υποστήριξης στο λογισμικό, ή να μην κλειδώσει το ολοκληρωμένο κύκλωμα υποστήριξης στο λογισμικό, επιλέγει το ολοκληρωμένο κύκλωμα υποστήριξης μέσω του κουμπιού ΤΣΙΠ ελεγκτών, πιό εύκαμπτος και κατάλληλος.
5. Έρχεται με μια κάρτα 256MB SD συμπεριλαμβανόμενη. Αυτή η κάρτα υποστήριξης 2GB SD έκδοσης ότι παλαιοί δεν θα μπορούσαν.

6. Για το ολοκληρωμένο κύκλωμα φωτισμού DMX, ο ελεγκτής έρχεται με γράφει τη λειτουργία διευθύνσεων Επιπλέον, με τη χρήση 2016 ledEdit-Κ V3.26 ή την πιό πρόσφατη έκδοση μπορεί να κάνει ένα κλειδί να γράψει τη ρύθμιση λειτουργίας διευθύνσεων.

7. Κ-1000C (αναβαθμισμένη έκδοση τ-1000S), ελεγκτής εικονοκυττάρου των οδηγήσεων καρτών SD off-$l*line Παραγωγή σημάτων SPI 2048 εικονοκύτταρα ελεγχόμενα έρχονται με τα αποτελέσματα δοκιμής ήταν τα ακόλουθα: 1 κόκκινο, πράσινο, μπλε και μαύρο άλμα κόκκινη, πράσινη, μπλε και μαύρη κλίση 2 3 κόκκινα, πράσινα, μπλε και πηγαίνουν.

Σημείωση: Για να αντιγράψετε τα αρχεία στην κάρτα SD, πρέπει πρώτα να σχηματοποιήσετε στην κάρτα SD. Η κάρτα SD πρέπει να σχηματοποιηθεί ως «ΠΑΧΎ» σχήμα

Τ-1000C εισαγωγή ελεγκτών
1,32 γκρίζος έλεγχος κλίμακας ισόπεδος-65536 επιπέδων, επεξεργασία διορθώσεων γάμμα λογισμικού.
2, υποστηρίζουν το διάφορο σημείο, γραμμή και οι πηγές φωτός επιφάνειας, υποστηρίζουν τους διάφορους κανόνες, διαμορφωμένη επεξεργασία.
3, ενιαία παραγωγή λιμένων ελεγκτών, μπορούν να πάρουν 1024 φω'τα.
4, πολλαπλάσιος σύγχρονος σε μη απευθείας σύνδεση έλεγχος καταρρακτών, περιεχόμενο αναπαραγωγής ήχου που αποθηκεύεται στην κάρτα SD.
5, το τ-1000C αποθηκεύουν μέχρι 16 αρχεία, ακριβώς πολλαπλάσια αρχεία αντιγράφων στην κάρτα SD στη σειρά.
6, τα αποτελέσματα που αποθηκεύονται στην κάρτα SD πρέπει να ονομαστούν στη διαταγή: 00_1.led, 01_1.led, 02_1.led.
7, συμβατός με τα ενιαία και διπλά την ολοκληρωμένα κυκλώματα καλωδίων, κατά σύνδεση ενός ενιαίου ολοκληρωμένου κυκλώματος καλωδίων με το προσάρτημα, δεν υπάρχει καμία ανάγκη να συνδεθεί η γραμμή ρολογιών CLK.
Σημείωση:

1. Όταν ο λιμένας Κ-1000S φορτώνεται με 512 λαμπτήρες, η ταχύτητα αναπαραγωγής ήχου είναι μέχρι 30 fps, όταν φορτώνεται ο λιμένας με το περισσότερο από 512/1024 λαμπτήρων, οι μειώσεις ποσοστού πλαισίων αυτόματα με τον αριθμό λαμπτήρων.

2. Για τα ολοκληρωμένα κυκλώματα που ελέγχουν 32 επίπεδα γκρι, το ποσοστό πλαισίων είναι μέχρι 30 fps όταν ελέγχεται ο μεμονωμένος λιμένας με λιγότερο από 1024. Το ποσοστό πλαισίων μπορεί να είναι 30 fps για έναν ενιαίο λιμένα με λιγότερο από 512 εικονοκύτταρα για ένα ολοκληρωμένο κύκλωμα 256 επιπέδων grayscale.

Επιλογές καλωδίωσης
1. ο ελεγκτής τ-1000C μπορεί να χρησιμοποιηθεί στους πολλαπλάσιους καταρράκτες
2. το τ-1000C είναι μια ενιαία παραγωγή λιμένων και μπορούν να πάρουν μέχρι τα εικονοκύτταρα 1024/2048 σημείων
3. Κατά έλεγχο του ενιαίου καλωδίου την ολοκληρωμένο κύκλωμα συνδέει απλά το DAT και GND του ελεγκτή με το DAT και GND της συσκευής φωτισμού αντίστοιχα. Κατά έλεγχο ενός two-wire ολοκληρωμένου κυκλώματος την είναι ικανοποιητικό να συνδεθεί το DAT.CLK και GND του ελεγκτή με το DAT, το CLK και GND της συσκευής φωτισμού. 4.
4. Κατά χρησιμοποίηση ενός διαφορικού σήματος (σήμα 485), τη σήματα παραγωγής Α και Β του ελεγκτή συνδέονται με τη γραμμή σημάτων Α (DAT+) και τη γραμμή σημάτων Β (DAT-) της συσκευής φωτισμού αντίστοιχα.
5. Όταν η τάση που απαιτείται από τον ελεγκτή είναι η ίδια με την τάση που απαιτείται από τη συσκευή φωτισμού. Ο ελεγκτής και η συσκευή φωτισμού μπορούν να συνδεθούν άμεσα με την ίδια παροχή ηλεκτρικού ρεύματος. Όταν η τάση που απαιτούνται από τον ελεγκτή και η συσκευή φωτισμού είναι διαφορετικές, η συσκευή φωτισμού και ο ελεγκτής μπορούν κάθε μια να τροφοδοτηθούν από μια χωριστή παροχή ηλεκτρικού ρεύματος.

Χαρακτηριστικά γνωρίσματα προϊόντων

Σημείωση:

1. Κ-1000C (αναβαθμισμένη έκδοση τ-1000S), ελεγκτής εικονοκυττάρου των οδηγήσεων καρτών SD off-$l*line Παραγωγή σημάτων SPI 2048 εικονοκύτταρα έλεγξαν 512 φω'τα, η ταχύτητα αναπαραγωγής ήχου μέχρι 30 πλαισίων/SEC, ο λιμένας περισσότερα από 512 φω'τα, το ποσοστό πλαισίων με την αύξηση στον αριθμό φω'των που μειώθηκαν αυτόματα.

2.Strong σας συστήνουν για να συνδέσουν την οδηγημένη ποσότητα φω'των εικονοκυττάρου όχι περισσότερο από 1024 εικονοκύτταρα ανά ελεγκτή εικονοκυττάρου T1000s.

3. Η ειδική έκδοση, όταν κάνετε την τηλεοπτική επίδειξη των οδηγήσεων, συστήνει την οδηγημένη ποσότητα εικονοκυττάρων όχι περισσότερο από 512 εικονοκύτταρα.

Συμβατό σύστημα με το ευρύ φάσμα των προσπελάσιμων οδηγήσεων chipsets:

• TM1803/TM1804/TM1809/TM1812/TM1825/TM1826/TM1829/TA9909/TA9912/TM1913/TM1914

• UCS1903/UCS1912/UCS2903/UCS2909/UCS2912/UCS3903/UCS3912/UCS8903/UCS8904

• LPD6803/LPD1886/LPD1882/LPD1889/LPD6812/LPD6813/LPD8806/LPD8809

• SM16716/SM16726/SM16711/SM16703

• WS2811/WS2801/WS2803/WS2812B/WS2813

• LX1003/LX2003/LX2006

• INK1003/INK1009

• P9813/P9816/D705/9883/P9823

• SK6812/SK6812RGBW/SK6822/SK6812mini/SK9822

• APA102/APA102C/APA104/APA2020

• TLS3001/TLS3008/TLS3100

• DMX 500K/DMX 250K-CZF
